电机修理这几步骤,零基础会了也是师傅

电机在现代化的农业和工业设备中是最主要的动力设备,由于还有很多用户没有意识到正确的使用方法和保护意识的重要性,经常会由于使用不当导致电机烧坏,设备一旦损坏了主动力,误工误事,耽误生产进度,特别是广大农村朋友的农业机械,果园机械,所以需求大量电机修理的专业人员。在高效电机业爆发式增长的背景下,2020上海国际泵阀展将延续开设电机专区,规模将扩大为上届的 2 倍之多,进一步促进上下游产业链联动,为电机展商发掘无限商机。





① 拆机前了解电机基本数据,检查电机的好坏,了解电机的绕组原理,电压,电流,功率,接线方法,极数,转速,用万用表检测绕组电阻值是否在正常值范围,对地电阻,也就是绝缘电阻是否合格。

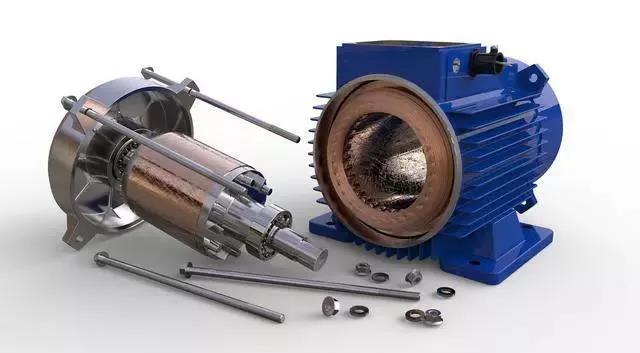

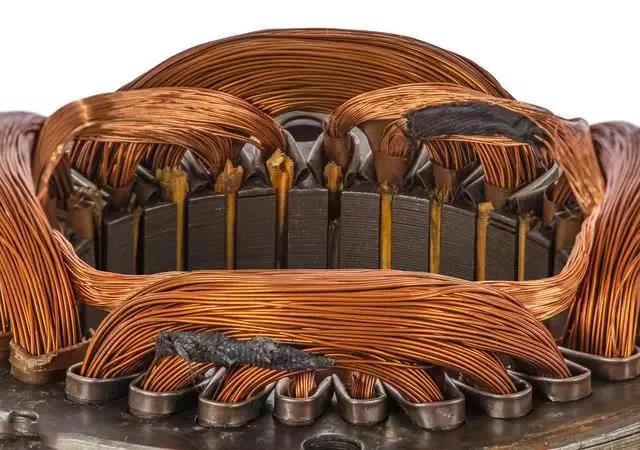

② 拆机,做好各部件安装顺序及位置记录,根据绕组烧坏情况判断烧坏的原因,拆前记录接线盒的接线方法,外壳体的安装位置并做好记号,有些机体安装位置有方向性不能装错,拆开后目测线圈烧坏的原因,有局部的相间短路,匝间短路,引出线短路,单相的启动绕组烧坏,运行绕组烧坏,三相的是某一相烧坏还是三相全烧坏了,都可以从线圈的烧毁情况来判断损坏线圈的原因。



③ 拆绕组要记录绕组的接线方法,引出线位置,绝缘情况,槽数,线圈极数,线径型号,匝数,每匝跨距,定子铁芯长度和内径尺寸等都要做详细记录。



④ 绕组嵌线:






先根据线径型号确定用单根还是多根柒包线,不管用几根线并绕,截面积之和一定要和原线型号一致或非常接近(参考误差正负0.02mm)。



线模长短要合适,短了不好下线,长了不美观,线圈还容易碰到壳体。



裁好绝缘纸,绕线,下线。下线注意动作要轻点,不可以损伤漆包线表皮绝缘漆,以免引起匝间短路,相间用绝缘纸隔离以防止相间短路,注意下线方向要一致。



接线按拆线时记录的方式,接头需要焊接,用绝缘套管绝缘。整线,绑线,需要注意让转子安装时不会碰到线圈。





⑤ 浸绝缘漆,烘干,绕组线圈绑好后先用兆欧摇表测一下绝缘电阻,确保绝缘没有问题再浇上绝缘漆,放到烤箱烘干。



⑥ 安装电机,检查绕组烘干情况,绝缘漆不粘手,绝缘电阻大于0.5兆欧,安装要按拆卸的反顺序进行,对需要更换要保养的部件,要处理好后再安装,比如轴承,滚珠间隙大需要更换,每次维修都需要加油保养,安装至关重要,确保每个部件良好,安装到位。



总之一句话,电机维修就是把原有数据记录下来,再尽量做回原厂数据。再多说一句,市场上的漆包线分旧铜和新铜,要用新铜,线的质量也决定维修质量。
