阀门安装十大禁忌解析

阀门是化工企业最为常见的设备,安装阀门,看似容易,但如果不按照有关技术执行,会引发安全事故……



禁忌1



冬期施工在负温度下进行水压试验。

后果:由于水压试验时管内很快结冰,使管冻坏。

措施:尽量在实施前进行水压试验,并且试压后要将水吹净,特别是阀门内的水必须清除干净,否则阀门将会冻裂。

工程必须在冬季进行水压试验时,要保持室内正温度下进行,试压后要将水吹净。在不能进行水压试验时,可用压缩空气进行试验。



禁忌2



管道系统竣工前冲洗不认真,流量和速度达不到管道冲洗要求。甚至以水压强度试验泄水代替冲洗。

后果:水质达不到管道系统运行要求,往往还会造成管道截面减少或堵塞。

措施:用系统内最大设置流量或不应小于3m/s的水流速度进行冲洗。应以排出口水色、透明度与入口水的水色、透明度目测一致为合格。



禁忌3



污水、雨水、冷凝水管不做闭水试验便做隐蔽。

后果:可能造成漏水,并造成用户损失。

措施:闭水试验工作应严格按规范检查验收。地下埋设、吊顶内、管子间等暗装污水、雨水、冷凝水管等要达到确保不渗不漏。



禁忌4



管道系统水压强度试验和严密性试验时,仅观察压力值和水位变化,对渗漏检查不够。

后果:管道系统运行后发生渗漏现象,影响正常使用。

措施:管道系统依据设计要求和施工规范规定进行试验时,除在规定时间内记录压力值或水位变化,特别要仔细检查是否存在渗漏问题。



禁忌5

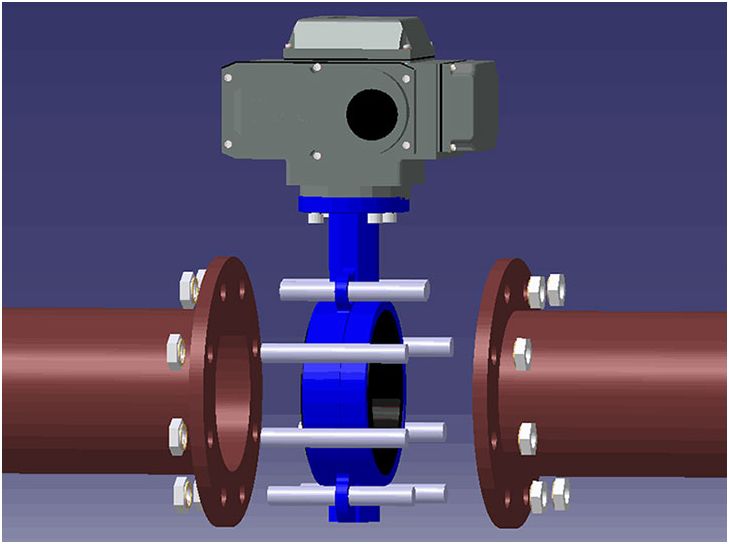

蝶阀法兰盘用普通阀门法兰盘。

后果:蝶阀法兰盘与普通阀门法兰盘尺寸大小不一,有的法兰内径小,而蝶阀的阀瓣大,造成打不开或硬性打开而使阀门损坏。

措施:要按照蝶阀法兰的实际尺寸加工法兰盘。



禁忌6



建筑结构施工中没有预留孔洞和预埋件,或预留孔洞尺寸偏小和预埋件没做标记。

后果:暖卫工程施工中,剔凿建筑结构,甚至切断受力钢筋,影响建筑物安全性能。

措施:认真熟悉暖卫工程施工图纸,根据管道及支吊架安装的需要,主动认真配合建筑结构施工预留孔洞和预埋件,具体参照设计要求和施工规范规定。



禁忌7



管道焊接时,对口后管子错口不在一个中心线上,对口不留间隙,厚壁管不铲坡口,焊缝的宽度、高度不符合施工规范要求。

后果:管子错口不在一中心线直接影响焊接质量及观感质量。对口不留间隙,厚壁管不铲坡口,焊缝的宽度、高度不符合要求时焊接达不到强度的要求。

措施:焊接管道对口后,管子不能错口,要在一个中心线上,对口应留间隙,厚壁管要铲坡口,另外焊缝的宽度、高度应按照规范要求焊接。



禁忌8



管道直接埋设在冻土和没有处理的松土上,管道支墩间距和位置不当,甚至采用干码砖形式。

后果:管道由于支承不稳固,在回填土夯实过程中遭受损坏,造成返工修理。

措施:管道不得埋设在冻土和没有处理的松土上,支墩间距要符合施工规范要求,支垫要牢靠,特别是管道接口处,不应承受剪切力。砖支墩要用水泥沙浆砌筑,保证完整、牢固。



禁忌9



管道连接的法兰盘及衬垫强度不够,连接螺栓短或直径细。热力管道使用橡胶垫,冷水管道使用石棉垫,以及采用双层垫或斜面垫,法兰衬垫突入管内。

后果:法兰盘连接处不严密,甚至损坏,出现渗漏现象。法兰衬垫突入管内,会增加水流阻力。

措施:管道用法兰盘及衬垫必须满足管道设计工作压力的要求。

采暖和热水供应管道的法兰衬垫,宜采用橡胶石棉垫;给排水管道的法兰衬垫,宜采用橡胶垫。法兰的衬垫不得突入管内,其外圆到法兰螺栓孔为宜。法兰中间不得放置斜面垫或几个衬垫,连接法兰的螺栓直径比法兰盘孔径宜小于2mm,螺栓杆突出螺母长度宜为螺母厚度的1/2。



禁忌10



阀门安装方法错误。

例如截止阀或止回阀水(汽)流向与标志相反,阀杆朝下安装,水平安装的止回阀采取垂直安装,明杆闸阀或蝶阀手柄没有开、闭空间,暗装阀门的阀杆不朝向检查门。

后果:阀门失灵,开关检修困难,阀杆朝下往往造成漏水。

措施:严格按阀门安装说明书进行安装,明杆闸阀留足阀杆伸长开启高度,蝶阀充分考虑手柄转动空间,各种阀门杆不能低于水平位置,更不能向下。暗装阀门不但要设置满足阀门开闭需要的检查门,同时阀杆应朝向检查门。
