闸阀与截止阀的区别在哪?

作为工程人员特别是管道安装新从业人员,经常会碰到一个问题,那就是面对各种球阀、闸阀、蝶阀、截止阀、旋塞阀等等傻傻分不清楚,从而在施工现场闹了很多笑话。今天小编就带大家认识一下闸阀与截止阀的区别。



另外,说到阀门就不得不提广东国际泵阀展,他是业内公认的高品质、大规模的泵阀展会,每年吸引1000多家优秀展商,展出超过10000件泵阀、执行器以及配套产品,是泵阀人必到的一个展会。



外形结构上的区别

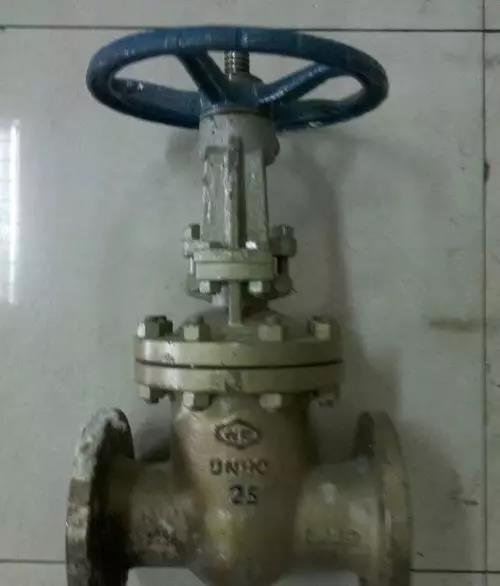

图为闸阀

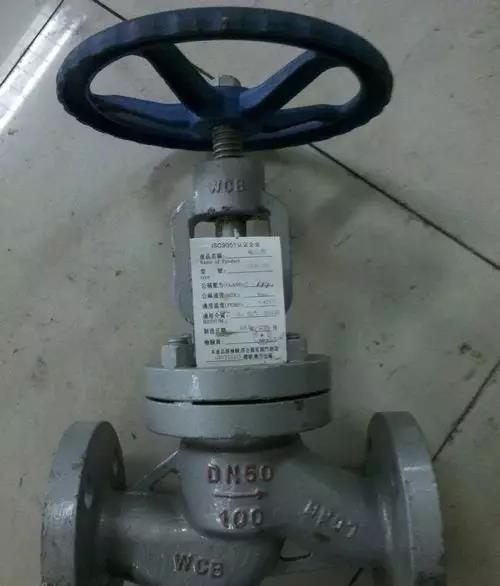

图为截止阀



密封面阀瓣的结构区分

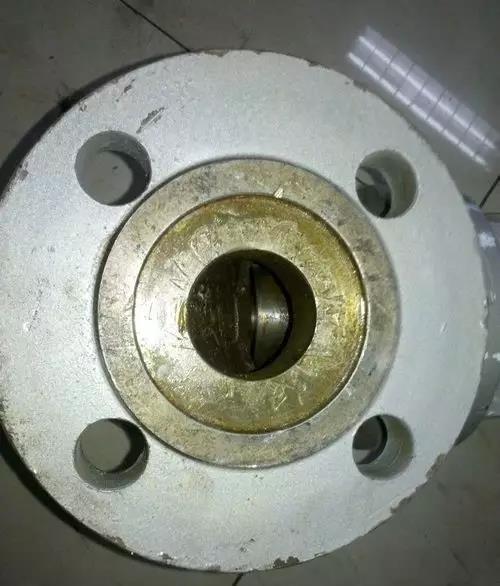

图为截止阀的阀瓣,可见其阀瓣是平行于流体的

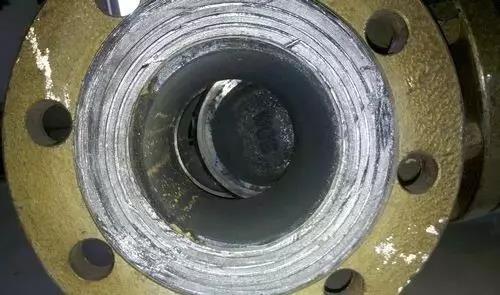

图为闸阀的阀瓣,闸阀的阀瓣是闸板,并且与流体的方向垂直



工作原理的区分

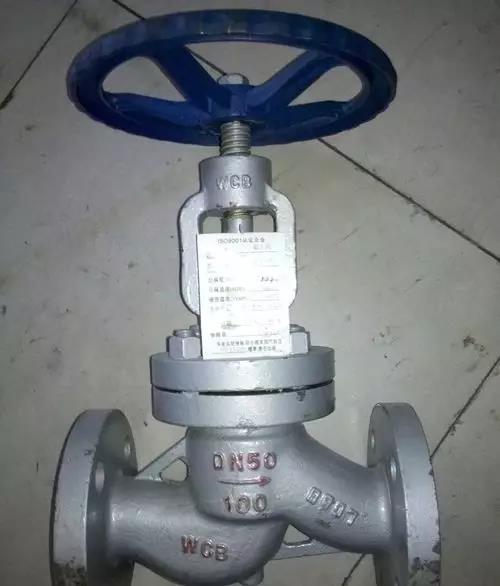

截止阀是上升阀杆式,手轮跟随阀杆一起做旋转以及上升运动

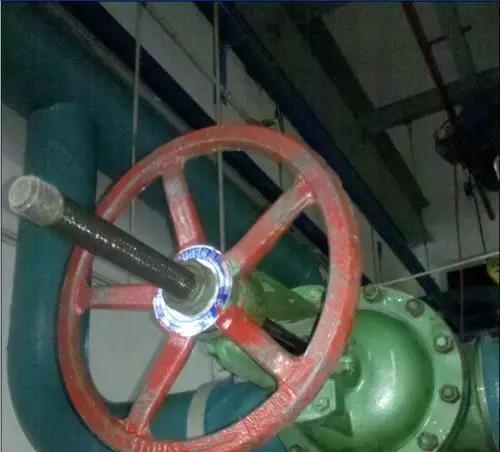

闸阀是手轮旋转,阀杆做上升运动



两种阀门的安装方式不同



截止阀在安装时,截止可以通过阀芯下方进入或上方进入这两种方式。



然而闸阀的流向无论从哪一边进入,效果都是一样的。



两种阀门对于流体的阻力不同



普通介质阀的阻力系数均为3.5~4.5。



闸阀对于流体的流动阻力小,不同闸阀的流动阻力系数均为0.08~0.12,开启关闭力小,介质可以通过两个方向流动。
