01阀门型号编制方法
国家标准化管理委员会日前发布了《阀门型号编制方法》;由中国机械工业联合会提出,按照gb/t1.1-2009给出的规则起草,阀门型号编制方法由全国阀门标准化技术委员会(sac/tc188)归口。
阀门型号编制方法规定了阀门的型号编制、阀门类型、驱动方式、连接形式、结构形式、密封面材料、压力和阀体材料代号和代号的阀门型号表示方法。阀门型号编制方法适用于各类闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、止回阀、排污阀、柱塞阀、减压阀、疏水阀、安全阀的管道阀门产品。

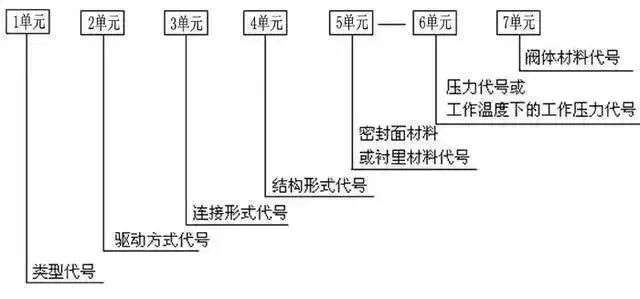

02阀门型号表示方法
当今阀门的类型和材料种类越来越多,阀门型号的编制也愈来愈复杂;阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。阀门型号的标准化对阀门的设计、选用、经销,提供了方便。我国虽然有阀门型号编制的统一标准,但逐渐不能适应阀门工业发展的需要;目前,阀门制造厂一般采用统一的编号方法;不能采用统一编号方法的,各生产厂家可按自己的情况制订出编号方法。
![阀门上的编号、字母、数字都代表了什么? 行业热点 第1张-](/wp-content/uploads/2020/01/3-6.jpg)
一单元、阀门型号类型(代号表):
![阀门上的编号、字母、数字都代表了什么? 行业热点 第2张-](/wp-content/uploads/2020/01/4-5.jpg)
二单元、阀门型号传动方式(代号表):
![阀门上的编号、字母、数字都代表了什么? 行业热点 第3张-](/wp-content/uploads/2020/01/4-6.jpg)
三单元、阀门型号连接方式(代号表):
![阀门上的编号、字母、数字都代表了什么? 行业热点 第4张-](/wp-content/uploads/2020/01/5-6.jpg)
四单元、阀门型号结构形式(代号):

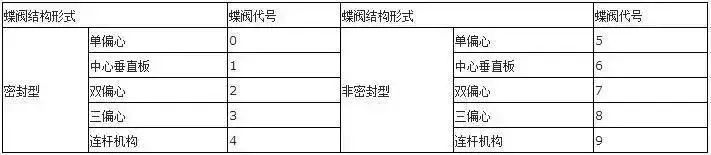

1、蝶阀结构形式(代号表):
![阀门上的编号、字母、数字都代表了什么? 行业热点 第5张-](/wp-content/uploads/2020/01/6-6.jpg)

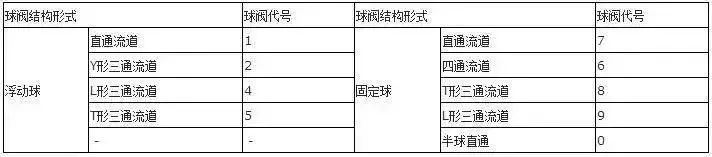

2、球阀结构形式(代号表):
![阀门上的编号、字母、数字都代表了什么? 行业热点 第6张-](/wp-content/uploads/2020/01/8-1.jpg)

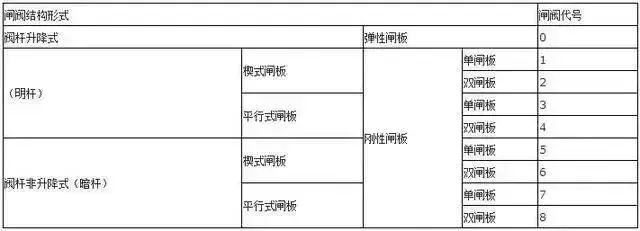

3、闸阀结构形式(代号表):
![阀门上的编号、字母、数字都代表了什么? 行业热点 第7张-](/wp-content/uploads/2020/01/9-1.jpg)

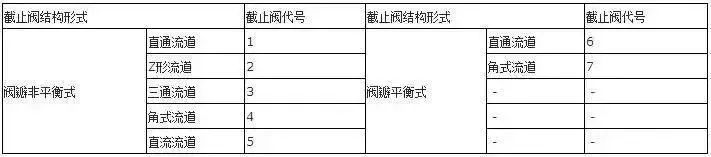

4、截止阀、节流阀和柱塞阀结构形式代号表:
![阀门上的编号、字母、数字都代表了什么? 行业热点 第8张-](/wp-content/uploads/2020/01/10-2.jpg)

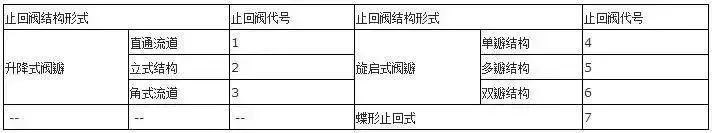

5、止回阀结构形式(代号表):
![阀门上的编号、字母、数字都代表了什么? 行业热点 第9张-](/wp-content/uploads/2020/01/11-3.jpg)
6、隔膜阀结构形式代号表:
![阀门上的编号、字母、数字都代表了什么? 行业热点 第10张-](/wp-content/uploads/2020/01/12-2.jpg)

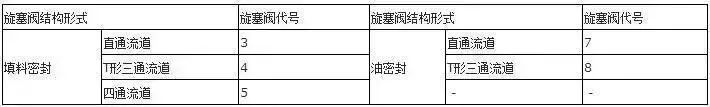

7、旋塞阀结构形式代号表:
![阀门上的编号、字母、数字都代表了什么? 行业热点 第11张-](/wp-content/uploads/2020/01/13-2.jpg)

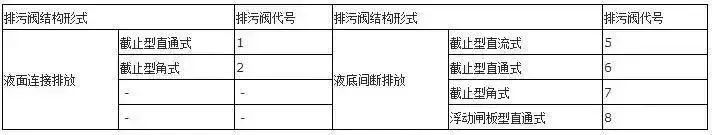

8、排污阀结构形式代号表:
![阀门上的编号、字母、数字都代表了什么? 行业热点 第12张-](/wp-content/uploads/2020/01/14.jpg)

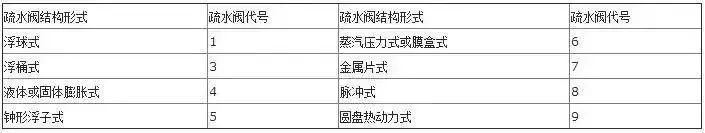

9、疏水阀结构形式代号表:
![阀门上的编号、字母、数字都代表了什么? 行业热点 第13张-](/wp-content/uploads/2020/01/15.jpg)

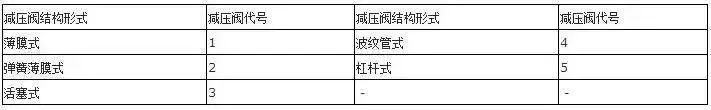

10、减压阀结构形式代号表:
![阀门上的编号、字母、数字都代表了什么? 行业热点 第14张-](/wp-content/uploads/2020/01/16.jpg)

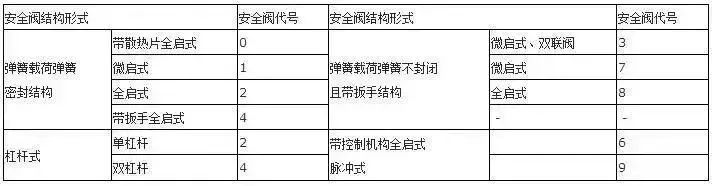

11、安全阀结构形式代号表:
![阀门上的编号、字母、数字都代表了什么? 行业热点 第15张-](/wp-content/uploads/2020/01/17.jpg)

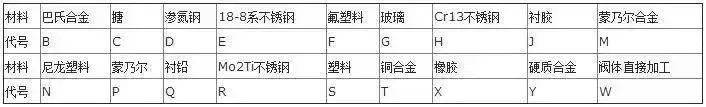

五单元、阀门型号密封材质(代号表):
![阀门上的编号、字母、数字都代表了什么? 行业热点 第16张-](/wp-content/uploads/2020/01/18.jpg)
六单元、阀门型号公称压力
数值用阿拉伯数字直接表示(__mpa)mpa的数值公斤数的10倍。

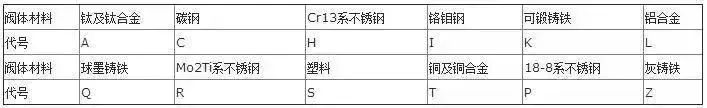

七单元、阀门型号阀体材料(代号表):
![阀门上的编号、字母、数字都代表了什么? 行业热点 第17张-](/wp-content/uploads/2020/01/19.jpg)

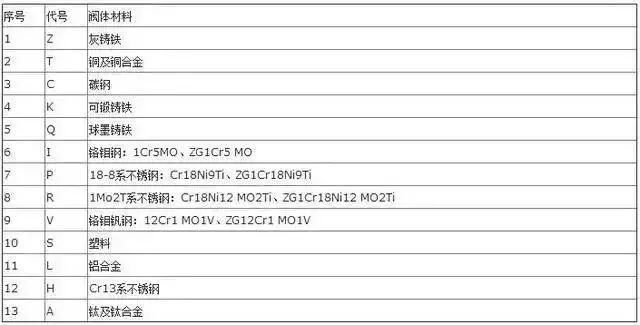

1、阀门型号阀体材料代号表:
![阀门上的编号、字母、数字都代表了什么? 行业热点 第18张-](/wp-content/uploads/2020/01/20.jpg)
注:
pg≤16kgf/cm2的灰铸铁阀,pg≥25kgf/cm2的碳钢阀,省略本代号

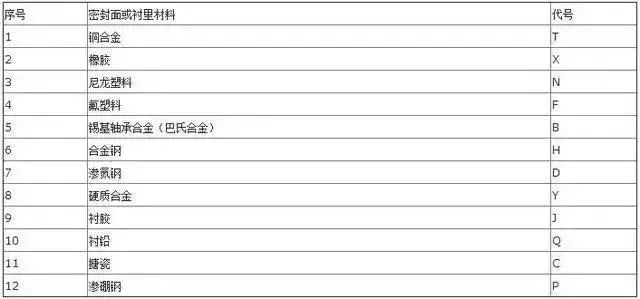

2、阀门型号密封面或衬里材料代号表:
![阀门上的编号、字母、数字都代表了什么? 行业热点 第19张-](/wp-content/uploads/2020/01/21.jpg)
注:
1、由阀体直接加工的阀座密封材料代号用“w”表示。
2、当阀座和阀瓣(阀板)密封材料不同时,用低硬度材料代号表示(隔膜阀除外)。
阀门应存干燥通风的室内,通路两端须堵塞,长期存放的阀门应定期检查,清除污物,并在加工面上涂防锈油。运行中的阀门,各种阀件应齐全、完好。法兰和支架上的螺栓不可缺少,螺纹应完好无损,不允许有松动现象。不允许在运行中的阀门上敲打、站人或支承重物;特别是非金属阀门和铸铁阀门,更要禁止。
