如何区分电机的防爆等级?



防爆电机的防爆等级要根据以下个方面来说起:



01爆炸性环境:



一般分为三类:i类-矿井甲烷环境,ii类-爆炸性气体环境,iii类-爆炸性粉尘及纤维环境。



02危险介质的分级:



以爆炸性气体为例,分为iia,iib,iic三类,相较之下,iia类气体最难点燃,iic类气体最易点燃,这些等级的划分主要是依照最大试验安全间隙(mesg)或最小点燃电流(micr)来区分的。



03爆炸性介质的温度组别:



同样以爆炸性气体为例,分为t1到t6共6组。t1组别气体最难点燃,t6组别气体最易点燃。



t1:气体引燃温度 t >450℃



t2:气体引燃温度 300< t ≤450℃



t3:气体引燃温度 200< t ≤300℃



t4:气体引燃温度 135< t ≤200℃



t5:气体引燃温度 100< t ≤135℃



t6:气体引燃温度 85< t ≤100℃



04爆炸性危险区域划分:



爆炸性气体环境分为0区,1区,2区,它们的对应关系如下:



0区:正常情况下,爆炸性气体混合物连续或者长期存在的场所(1000h/year以上);



1区:正常情况下,爆炸性气体混合物有可能出现的场所(10~1000h/year);



2区:正常情况下,爆炸性气体混合物不可能出现(或者说故障情况下爆炸性气体混合物才可能出现),或即使出现也只是短时间存在的场所(10h/year以下)。



05防爆技术:



目前中国接受的主要电气防爆技术有以下:



适用于0区的有:本安型 ex ia,胶封型 ex ma



适用于1区的有:适用于0区的防爆型式可用于1区,另外还有 本安型 ex ib,隔爆型 ex d,



增安型 ex e,胶封型 ex mb,正压型 ex px和ex py等等



适用于2区的有:适用于0区和1区的防爆型式可用于2区,另外还有 本安型 ex ic,胶封型 ex mc,正压型 ex pz,n型 ex na,nc,nr。



对于防爆设备的防爆等级,均根据上述五条来定义。



1. 假如设计一款电机,要求适用于ii类-爆炸性气体环境,爆炸性气体混合物为iic类,气体温度组别为t3,并且电机安装与1区使用。



那么经过研究,决定采用隔爆型防爆技术ex d,并且技术上满足iic类气体环境的使用要求(公众号:泵管家)。



另外为适应气体组别t3,产品最高表面温度不应高于200℃,经最终验证为180℃,由此引出另一个概念,即防爆电器设备温度组别,其对应于气体的温度组别,但不同于气体的温度组别:



t1:允许最高表面温度 t ≤450℃



t2:允许最高表面温度 t ≤300℃



t3:允许最高表面温度 t ≤200℃



t4:允许最高表面温度 t ≤135℃



t5:允许最高表面温度 t ≤100℃



t6:允许最高表面温度 t ≤85℃



由此我们确定了此款电机的防爆等级:ex d iic t3 gb,表示设备可以用于1区iic类t3温度组的爆炸性气体环境,设备的防爆型式为隔爆型d,设备保护级别epl为gb级。



2. 也可以根据使用的环境,来进行设备防爆等级的选型。并且标志ⅱb的设备可适用于ⅱa设备的使用条件,ⅱc可适用于ⅱa、ⅱb的使用条件。

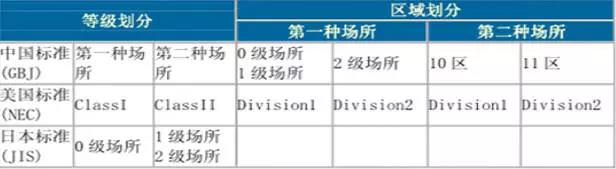

中国、美国、日本危险区域划分对照

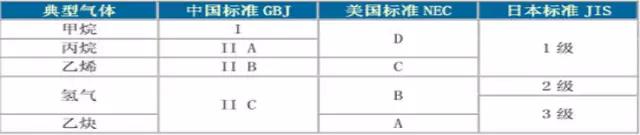

中国、美国、日本典型爆炸性气体分组对照

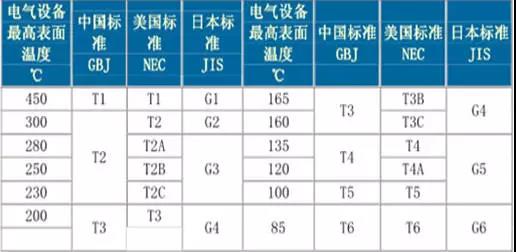

中、美、日爆炸性气体温度组别对照
